In jeder großen Recycling-, Produktions- oder Abfallwirtschaftsanlage ist Platz Geld und Logistik alles. Lose Materialien wie Karton, PET-Flaschen oder Metallabschnitte sind sperrig, ineffizient zu lagern und teuer im Transport. Hier werden industrielle Ballenpressen unerlässlich. Das Verständnis der Funktionsweise einer Ballenpresse ist der erste Schritt zur Optimierung Ihres gesamten Materialflusses und verwandelt kostspielige Abfallströme in wertvolle, transportfertige Rohstoffe.Bei ANIS haben wir mit über 350 Installationen weltweit aus erster Hand erfahren, wie die richtige Ballenpressentechnologie einen Betrieb verändern kann. Der Prozess ist mehr als nur einfaches Zerkleinern; es ist eine präzise konstruierte Abfolge von Zuführen, Pressen und Sichern von Materialien, um eine maximale Dichte zu erreichen. Dieser Leitfaden erläutert die Mechanik, erklärt die verschiedenen Technologien und verdeutlicht, wie diese leistungsstarken Maschinen das Rückgrat des modernen Recyclings bilden.
Wie funktioniert eine industrielle Ballenpresse?
Eine industrielle Ballenpresse verdichtet Abfall oder recycelbare Materialien mithilfe eines leistungsstarken hydraulischen Stößels in einer Stahlkammer. Das Material wird in einen Trichter gefüllt, der Stößel presst es zu einem dichten Block, eine automatische Abbindung sichert den Ballen mit Draht und der fertige Ballen wird aus der Maschine ausgeworfen.
Grundlagen zur Funktionsweise einer Ballenpresse
Im Kern ist eine Ballenpresse eine Maschine, die ein grundlegendes logistisches Problem löst: das Volumen. Ob es sich um große Mengen an Post-Consumer-Verpackungen in einer Sortieranlage (MRF) oder um Metallabschnitte aus einem Stanzwerk handelt, das Ziel ist dasselbe. Sie müssen das Volumen des Materials reduzieren, um es handhabbar zu machen.
Was ist eine Ballenpresse und was ist ihre Hauptfunktion in der Abfallwirtschaft und im Recycling?
Eine industrielle Ballenpresse, oft als Kanalballenpresse bezeichnet, ist eine Maschine, die Materialien zu dichten, einheitlichen und stapelbaren Ballen presst. Ihre Hauptfunktion ist es, die Materialdichte drastisch zu erhöhen. Dadurch werden die mit der Lagerung und dem Transport verbundenen Kosten erheblich gesenkt. Wie in einschlägigen Forschungsarbeiten dargelegt, ist die Hauptfunktion einer Ballenpresse die effiziente Verdichtung von Materialien, was deren Handhabung erleichtert und den Transport zu Sekundärverarbeitern wie Papierfabriken oder Metallgießereien wirtschaftlicher macht. Dieser Prozess ist das entscheidende Bindeglied, das groß angelegtes Recycling wirtschaftlich rentabel macht.
Das Grundkonzept des Pressvorgangs
Das Funktionsprinzip einer Ballenpresse basiert auf Hydraulik. Ein Hydraulikaggregat, das Herzstück der Maschine, pumpt Flüssigkeit, um einen großen Zylinder oder „Pressstempel“ zu bewegen. Dieser Stempel bewegt sich in eine mit losem Material gefüllte Kammer. Da das Material innerhalb der starken Stahlwände der Presskammer und des Kanals eingeschlossen ist, hat die immense Kraft des Pressstempels – bei ANIS reichen unsere Presskräfte von 40 bis über 200 Tonnen – keine andere Möglichkeit, als das Material zu verdichten. Sie drückt die Luft heraus und presst die Materialpartikel enger zusammen, wodurch ein ungeordneter Haufen in einen festen Block verwandelt wird.
Warum Ballendichte und -gleichmäßigkeit entscheidende Ergebnisse sind

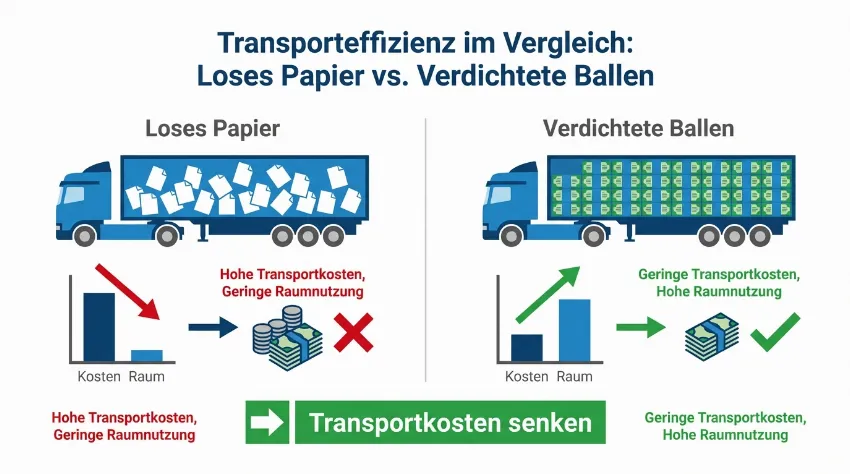

Ein schlecht geformter Ballen ist ein betriebliches Risiko. Ein nicht ausreichend dichter Ballen nimmt mehr Platz auf einem LKW ein, was bedeutet, dass Sie mehr Luft und weniger Produkt transportieren und so Ihre Kosten pro Tonne in die Höhe treiben. Ballen, die nicht einheitlich oder gut geformt sind, sind schwer zu stapeln, instabil bei der Lagerung und können bei der Handhabung auseinanderfallen. Das oberste Ziel ist eine optimale LKW-Auslastung. Ein Standard-Sattelauflieger hat eine begrenzte Volumen- und Gewichtskapazität. Durch die Herstellung von schweren, gut geformten und stapelbaren Ballen stellen unsere Maschinen sicher, dass jeder LKW Ihr Werk mit maximal zulässigem Gesamtgewicht verlässt und so den bestmöglichen Return on Investment (ROI) bietet.

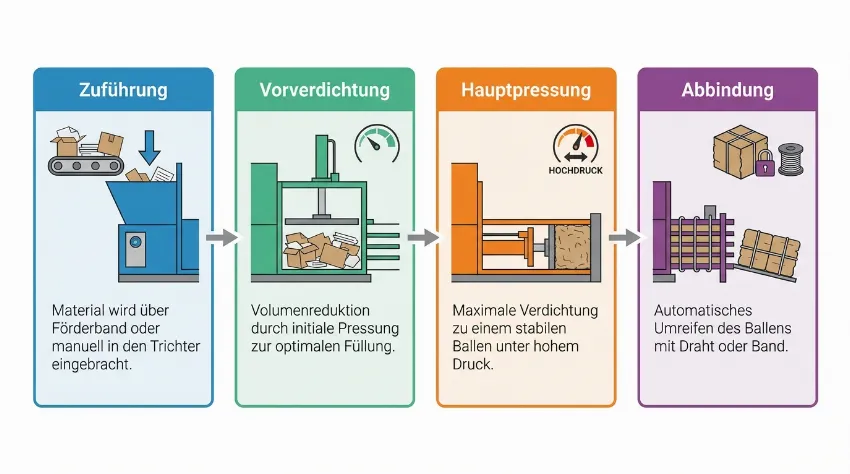

Die schrittweise Funktionsweise einer Ballenpresse
Obwohl die Designs variieren, folgt der Betriebsablauf einer automatischen Kanalballenpresse einem konsistenten, zyklischen Prozess. Jeder Schritt wird präzise von der SPS-Steuerung der Maschine, wie den von uns verwendeten SIEMENS-Systemen, gesteuert, um Effizienz und Ballenqualität zu gewährleisten.
Schritt 1: Wie das Zuführsystem Material von der Quelle aufnimmt
Der Prozess beginnt damit, das Material in die Ballenpresse zu befördern. Dies geschieht fast immer mit einem Zuführsystem, am häufigsten mit einem Förderband. Loses Material von einer Sortierlinie, einem Haufen auf dem Boden oder einer Kippvorrichtung wird auf das Förderband geladen, das es nach oben transportiert und in den großen Einfülltrichter der Ballenpresse fallen lässt. Das Design des Trichters und des Förderbandes ist entscheidend und muss auf das zu verarbeitende Material abgestimmt sein, um Verstopfungen zu vermeiden und einen konstanten Fluss in die Presskammer zu gewährleisten.
Schritt 2: Der Prozess der Ballenformung in der Kammer
Sobald der Einfülltrichter genügend Material enthält (oft durch einen Lichtsensor erkannt), beginnt der Presszyklus. Der hydraulische Hauptstempel bewegt sich mit immenser Kraft nach vorne. Er schiebt die Ladung losen Materials aus dem Trichter in den Presskanal und verdichtet es gegen das bereits im Kanal befindliche Material aus früheren Zyklen. Dieser Zyklus wiederholt sich, fügt „Scheiben“ aus komprimiertem Material hinzu und schiebt den sich bildenden Ballen weiter durch den langen, geschlossenen Kanal. Die Reibung und der Druck der Kanalwände tragen zu einer hohen Verdichtung bei.
Schritt 3: Wie die Ballenpresse den fertigen Ballen bindet oder umwickelt
Wenn der wachsende Ballen eine voreingestellte Länge erreicht, wird der Abbindezyklus automatisch ausgelöst. Lange Nadeln, die Stahldraht führen, werden durch Schlitze im Boden des Pressstempels und des Presskanals nach oben gestoßen und legen die Drähte um die Vorderseite des Ballens. Die Drähte werden dann in einen automatischen Verdrillmechanismus geführt, der sie straff zieht, zu einem Knoten verdreht und abschneidet. Unser horizontales Drahtabbindesystem macht diesen Mechanismus für Reinigung und Wartung leicht zugänglich, was ein erheblicher Vorteil für die Bedienersicherheit und die Betriebszeit ist. Einige Materialien, wie gepresste Metalldosen, bilden so dichte Ballen, dass sie überhaupt keine Abbindung benötigen.
Schritt 4: Auswerfen des fertigen Ballens aus der Maschine
Nachdem der neue Ballen gebunden ist, stoppt der Prozess nicht. Während der Hauptstempel seine Zyklen fortsetzt, um den nächsten Ballen zu formen, schiebt er den neu fertiggestellten und gebundenen Ballen nach vorne. Diese Aktion drückt den fertigen Ballen vor sich vollständig aus dem Ende des Presskanals. Von dort kann er über eine Ballenrutsche auf den Boden oder direkt auf eine Rollenbahn gleiten, um sofort von einem Gabelstapler entfernt zu werden. Der Zyklus ist kontinuierlich und ermöglicht einen ununterbrochenen, vollautomatischen Betrieb.
Wie verschiedene Arten von Ballenpressen funktionieren: Schermesser vs. Vorpresse
Nicht alle Materialien verhalten sich unter Druck gleich. Deshalb gibt es unterschiedliche Ballenpressentechnologien. Während einige Hersteller einen einzigen Ansatz befürworten, glauben wir, dass das Material die Maschine bestimmen sollte. ANIS bietet alle wichtigen Technologien an, weil wir aus Erfahrung wissen, dass eine Einheitslösung selten die besten Ergebnisse liefert.
Die Funktionsweise einer Schermesser-Ballenpresse
Eine Schermesser-Ballenpresse ist mit einem großen, gehärteten Stahlmesser an der Oberkante des Hauptstempels und einem stationären Messer an der Oberkante des Einfülltrichters ausgestattet. Wenn sich der Stempel zur Materialverdichtung nach vorne bewegt, erzeugt er eine kraftvolle Scherbewegung, die überschüssiges Material, das zu groß für die Kammer ist, sauber abschneidet. Diese Technologie ist die beste Wahl für große, sperrige Materialien wie überdimensionierte Kartonagen (OCC) oder zähe, starre Kunststoffe. Sie verhindert Verstopfungen und stellt sicher, dass jede Materialladung vor der Verdichtung richtig dimensioniert ist.
Wie funktioniert eine Vorpress-Ballenpresse, um kompakte Ballen zu erzeugen?
Materialien mit hohem Rückstellvermögen, wie PET-Flaschen oder Kunststofffolien, neigen dazu, sich nach dem Pressen wieder auszudehnen. Eine Vorpress-Ballenpresse begegnet dieser Herausforderung. Bevor der Hauptstempel vorrückt, schwenken eine oder zwei große hydraulische Klappen in den Trichter und führen eine erste Kompression durch.
- Einzelklappen-Vorpresse: Eine große obere Klappe drückt auf das Material und stampft es zu einem kompakteren Block, bevor der Hauptpresszyklus beginnt. Dies ist sehr effektiv für PET und Kunststofffolien.
- Doppelte Seitenklappen: Zwei Klappen drücken von den Seiten ein. Diese Methode wird oft in Maschinen mit sehr hoher Kapazität eingesetzt, die eine breite Palette von Materialien verarbeiten, bei denen eine maximale Vorverdichtung erforderlich ist, um hohe Durchsätze zu erzielen.
Diese Vorverdichtung entfernt eine erhebliche Menge an Luft und überwindet die Ausdehnungstendenz des Materials, wodurch der Hauptstempel weitaus höhere Ballendichten erreichen kann. Dies ist eine klare Anwendung von Ingenieursprinzipien, wie sie in Studien zum Design von Mehrzweck-Vertikalballenpressen detailliert beschrieben sind.
Wesentliche betriebliche Unterschiede zwischen den Ballenpressentechnologien
Die Wahl der richtigen Technologie wirkt sich direkt auf Ihre betriebliche Effizienz aus. Die Entscheidung hängt vollständig von Ihrem primären Materialstrom ab.
| Ballenpressentechnologie | Am besten geeignet für | Hauptvorteil |
|---|---|---|
| Schermesser-Ballenpresse | Große Kartonagen (OCC), Mischpapier, Hartkunststoffe | Verhindert Verstopfungen durch übergroßes Material; hohe Zuverlässigkeit. |
| Einzelklappen-Vorpresse | PET-Flaschen, Kunststofffolien, Aluminiumdosen | Hervorragend für expansive Materialien; erzeugt sehr dichte Ballen. |
| Doppelklappen-Vorpresse | MRFs mit hohem Volumen, gemischte Materialien, anspruchsvoller Durchsatz | Maximale Vorverdichtung für höchstmöglichen Durchsatz und Dichte. |
Schlüsselkomponenten und ihre Rolle im Mechanismus der Ballenpresse
Eine Ballenpresse ist ein System aus leistungsstarken Komponenten, die im Einklang arbeiten. Die Qualität und das Design dieser Teile bestimmen die Zuverlässigkeit, Langlebigkeit und Leistung der Maschine.
Das Aufnahme- und Zuführsystem erklärt
Dies ist der Anfang des gesamten Prozesses. Ein robuster Ketten- oder Gleitgurtförderer ist erforderlich, um dem ständigen Abrieb von Abfallmaterialien standzuhalten. Der Einfülltrichter muss für das Volumen und die Art des Materials richtig dimensioniert sein. Beispielsweise kann ein System, das leichte Folien verarbeitet, ein anderes Trichterdesign erfordern als eines, das schwere Kartonagen handhabt, um einen reibungslosen, ununterbrochenen Materialfluss in die Presse zu gewährleisten.
Im Inneren der Presskammer: Stempel, Klappen und Verschleißplatten
In der Presskammer findet die eigentliche Arbeit statt. Der Hauptstempel und die Vorpressklappen (falls vorhanden) werden von hochwertigen Hydraulikzylindern bewegt, wie die von uns verwendeten österreichischen Dorninger-Zylinder. Entscheidend ist, dass der Boden und die Seiten der Hochdruckzonen mit austauschbaren Verschleißplatten ausgekleidet sind. Wir verwenden verschleißfesten HARDOX®-Stahl, da Materialien wie Papier und Metall sehr abrasiv sind. Diese verschraubten Platten erhöhen die Lebensdauer der Maschine erheblich und machen die Wartung unkompliziert.
Das automatische Abbindesystem: das Herzstück der Maschine
Ein unzuverlässiges Abbindesystem bringt den gesamten Betrieb zum Stillstand. Der automatische Abbindemechanismus ist ein komplexes Stück Ingenieurskunst, das Zyklus für Zyklus einwandfrei funktionieren muss. Er umfasst die Nadeln, Drahtführungen, die Verdrill-/Knoter-Einheit und die Schneidmesser. Sein Betrieb wird präzise von der SPS gesteuert, die auch mit verschiedenen „Rezepten“ programmiert werden kann, um die Abbindeparameter für verschiedene Materialien anzupassen und so auch bei häufigem Materialwechsel hochwertige Ballen zu gewährleisten.
Häufig gestellte Fragen zur Funktionsweise von Ballenpressen
Im Laufe unserer jahrzehntelangen Erfahrung in diesem Bereich tauchen bestimmte Fragen immer wieder auf. Hier sind einige Antworten auf häufige betriebliche Anfragen.
Welche Faktoren beeinflussen die Leistung einer Ballenpresse?
Drei Hauptfaktoren bestimmen die Leistung. Erstens die Materialart; eine für Karton optimierte Ballenpresse wird ohne Anpassungen bei Kunststofffolien möglicherweise nicht gut funktionieren. Zweitens die Konstanz der Zufuhr. Ein stetiger, gleichmäßiger Materialfluss erzeugt bessere Ballen als das Einwerfen großer, unregelmäßiger Chargen. Drittens die Maschineneinstellungen. Unsere Ballenpressen ermöglichen Softwareanpassungen von Presskraft und Ballenlänge, um sie perfekt an das zu verarbeitende Material anzupassen.
Wie beeinflusst der Feuchtigkeitsgehalt den Pressvorgang?
Feuchtigkeit ist ein wesentlicher Faktor. Bei Materialien wie Papier und Karton fügt ein hoher Feuchtigkeitsgehalt (z. B. durch Regen) dem Ballen Gewicht ohne Wert hinzu, was bedeutet, dass Sie für den Transport von Wasser bezahlen. Er kann auch das Material schwächen, was zu qualitativ minderwertigeren Ballen führt. Bei gemischten Abfällen kann hohe Feuchtigkeit zu Hygieneproblemen und möglicherweise zu Problemen mit dem Abbindemechanismus führen. Es ist immer die beste Praxis, die Materialien so trocken wie möglich zu halten.
Prüfungen vor Inbetriebnahme zur Sicherstellung der korrekten Funktion Ihrer Ballenpresse
Eine einfache tägliche Überprüfung kann erhebliche Ausfallzeiten verhindern. Vor Schichtbeginn sollten die Bediener:
- Das Zuführförderband visuell auf Schäden oder Verstopfungen überprüfen.
- Den Hydraulikölstand kontrollieren und auf Undichtigkeiten an Schläuchen oder Zylindern achten.
- Sicherstellen, dass die Drahtspulen genügend Draht haben und der Drahtweg zum Abbindesystem frei ist.
- Überprüfen, ob alle Schutzvorrichtungen und Not-Aus-Schalter vorhanden und funktionsfähig sind.
- Die Maschine einschalten und das Bedienfeld auf Fehlermeldungen überprüfen.
Diese Fünf-Minuten-Routine ist ein Eckpfeiler der vorbeugenden Wartung.
Ihr Partner für Ballenpressenlösungen
Das Verständnis der Funktionsweise einer Ballenpresse zeigt, dass sie weit mehr ist als ein einfacher Müllverdichter. Sie ist eine hochentwickelte, leistungsstarke Maschine im Herzen jedes effizienten Recycling- oder Abfallverarbeitungsbetriebs. Von der ersten Zufuhr bis zum endgültigen, ausgeworfenen Ballen ist jeder Schritt darauf ausgelegt, die Dichte zu maximieren, Kosten zu senken und aus einem Abfallstrom einen wertvollen Rohstoff zu schaffen. Die wichtigste Erkenntnis ist, dass die Wahl zwischen Technologien wie Schermesser und Vorpresse nicht willkürlich ist; es ist eine kritische Entscheidung, die auf Ihren spezifischen Materialien und betrieblichen Zielen basiert.Mit über 25 Jahren Erfahrung im Bau und der Installation dieser Maschinen bleibt unsere Philosophie „Ballenpressenlösungen aus Erfahrung“. Wir drängen Ihnen nicht einen bestimmten Pressentyp auf. Wir analysieren Ihre Bedürfnisse und liefern die richtige Technologie für die besten Ergebnisse. Wenn Sie Ihren Materialumschlag optimieren möchten, können wir Ihnen helfen, die Optionen zu navigieren und ein System zu entwerfen, das für Sie funktioniert.Sind Sie bereit, Ihren Abfallstrom in eine Einnahmequelle zu verwandeln? Kontaktieren Sie unser Expertenteam noch heute. Wir sind hier, um Ihnen eine maßgeschneiderte Lösung zu bieten, die auf jahrzehntelanger praktischer Erfahrung basiert.
